Máquina de laminação de folha a folha de papel ondulado com correcção automática e controlo servo de alta velocidade

     Máquina de laminação de folha a folha de papel ondulado com correcção automática e controlo servo de alta velocidade
Características de desempenho

● Esta máquina pode laminar a combinação de duas placas onduladas e qualquer tipo de chapa superior juntas. Pode produzir placas de duas camadas (cartão + cartão), 3ply,4ply, 5ply, 7ply e outros produtos.

● Tipo de laminação: ondulado + ondulado + cartão, ondulado + ondulado, ondulado + cartão, cartão + cartão, cartão + cartão cinzento + cartão, etc.

● Detecção automática de papel superior e inferior, tecnologia de correção automática de servo.

● A parte inferior de alimentação de papel utiliza um sistema de controlo de servomotor importado, com cinto de sucção NITTA do Japão e em conjunto com um sistema de alimentação de borda de chumbo.


● O rack multifuncional do papel inferior é adequado para papel ondulado curvo.

● Grande rolão de cola de aço inoxidável ((160 mm) com moagem fina de anilox para garantir um revestimento uniforme de cola mesmo com uma quantidade mínima de cola.

● A plataforma de elevação de dupla utilização, podemos usar a estrutura do pré-empilhador para empurrar a pilha de papel para a plataforma.

● Materiais especiais de polietileno na superfície do rolo de revestimento e do rolo de pressão, a cola é automaticamente descartada, sem esfregar.

● Use um sistema de cola circulante para reduzir a perda de cola e estabilizar o efeito de adesão da cola.

● Ajuste da máquina inteira com um clique ( basta inserir o tamanho do papel).

● Monitorização por vídeo.

Parâmetros:




Características estruturais:
◆ Adotando o sistema de controle de transmissão líder mundial, basta inserir o sistema de ajuste automático de tamanho de papel.

◆ Instalação computadorizada de alta velocidade, até 12.000 peças por hora.

◆ Cabeça de abastecimento de ar do tipo Chuanliu, com quatro conjuntos de bocas dianteiras e quatro conjuntos de bocas de sucção.

◆ O Feida Block adota papelão de empilhadeira baixa, que pode encaixar o papel na palete, e pode instalar um pré-empilhadeiro com trilho

◆ Use vários conjuntos de olhos elétricos para saber a posição avançada da linha de fundo,e fazer o servo motor em ambos os lados do papel face para girar independentemente para compensar o alinhamento papel superior e inferior, que é preciso e suave.

◆ O sistema de controle eletrônico de funções completas, que usa a interface homem-máquina e a exibição do modelo do programa PLC, pode detectar automaticamente as condições de funcionamento e registros de trabalho.

◆ O sistema automático de reposição de cola pode compensar automaticamente a cola perdida e cooperar com a reciclagem da cola.



INTRODUÇÃO:
1. Alimentação com papel de fundo


Usar sistema de alimentação de borda de chumbo duplo pode manter a alimentação de papel inferior mais suave e também pode fazer alimentação de papelão.


2Mecanismo de alimentação da folha superior

Tanto o tubo de elevação de papel como o tubo de alimentação do alimentador automático de alta velocidade podem ser ajustados livremente para serem adaptados a papel fino e grosso.Garantir que o papel de alimentação superior funcione rápido e sem problemas.


3. SISTEMA ELÉTRICO

Projetado em conformidade com os requisitos CE europeus, garantir a estabilidade da máquina, alta eficiência e baixa falha.como um aviso, detecção de erros, falhas e velocidade de operação, etc. na tela de uma só vez.


4. PARTE PRÉ-EMPAIXO

O sistema de pré-pilha com função pré-definida pode ser definido como tamanho de papel através da tela sensível ao toque e orientado automaticamente para reduzir o tempo de configuração de forma eficiente.



5- Transmissão.

A banda síncrona de portas, juntamente com o rolamento SKF como transmissão principal, é adotada para garantir a estabilidade.Valor do rolão de amortecimento e cola pode ser facilmente ajustado por uma alça com um codificador mecânico.

6.Sistema de posicionamento esquerda-direita




7Sistema de posicionamento e rolos de cola


A utilização de múltiplos conjuntos de sensores fotoelétricos na posição relativa das folhas inferiores,
O servo motor controla as folhas superiores de ambos os lados para fazer ação de compensação independente, de modo a posicionar com precisão o papel superior e o papel inferior.
Rolo de aço inoxidável, nunca enferrujado, depois de ser triturado por um fio,
Garantiu a quantidade mínima de cola revestida uniformemente.
O rolo inferior deve ser limpo por um rolo de água.


8. SISTEMA de operação do ecrã táctil


Adota o controlo centralizado da tela sensível ao toque, realiza o diálogo homem-máquina com a interface homem-máquina de alta resolução,e realiza o monitoramento dinâmico em tempo real do funcionamento e falha, tornando mais conveniente para ajustar e solucionar problemas



9. SISTEMA DE Alimentação de Liderança ((OPCIONAL)


Este sistema é opcional, mais adequado para folhas de fundo grandes e grossas.


10. Servo-alimentador sem eixo(Ocupação)


Este sistema é opcional, mais adequado para lençóis grandes.

11. GRANDE SISTEMA DE SUCÇÃO PARA O PAPEL DO FONDO(Ocupação)


Este sistema é para opção, se os seus produtos com papelão, cartão ondulado, e 3 ou 5 camadas. você pode escolher este sistema.


12Sistema de lubrificação automática (opcional)


Lubrificar o rolamento regularmente para prolongar a vida útil do rolamento


13. VÍDEO-MONITORING (opcional)


Esta opção permite monitorizar o funcionamento da máquina, o operador não precisa andar frequentemente pela máquina.

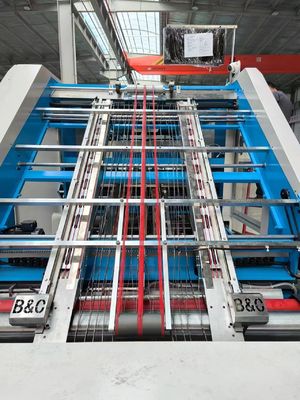

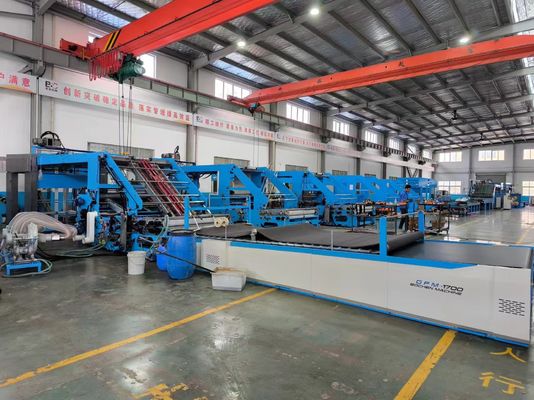

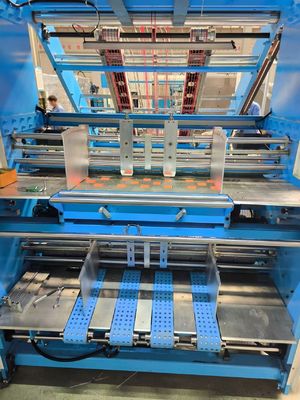

Imagem da máquina
