Detalhes do produto:
|
Tamanho máximo da folha: | 1500*1500mm | Tamanho do papel mínimo: | 360*380mm |
---|---|---|---|
Papel superior G/M: | 120-800g | Espessura de papel inferior: | 0.5-10mm ondulados acima do cartão 300gsm |
Velocidade de trabalho máxima: | 150m/min | Precisão da vara: | ±1mm |
Realçar: | Laminador automático de alta velocidade da flauta,CE automático do laminador da flauta,máquina do cartão 150m/Min ondulado |

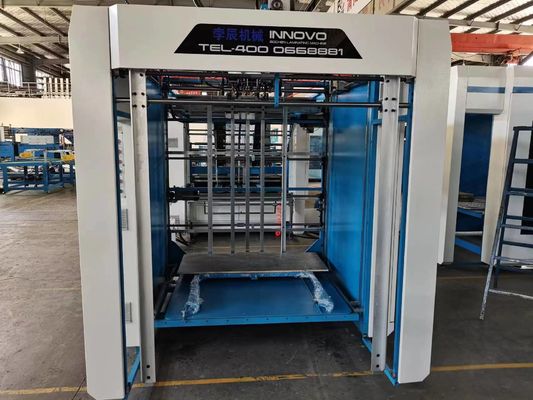

Cola de cartão ondulado da máquina de alta velocidade do laminador da flauta
Descrição do produto:
INTRODUÇÃO:
A máquina de estratificação servo é o membro o mais novo da família de estratificação. Esta máquina combina o sistema de controlo do movimento e o dispositivo servo da correção, há uns grupos múltiplos de sensor fotoelétrico induz a posição das folhas inferiores, e no entretanto os servos motores em ambos os lados da folha superior para fazer a ação independente da compensação, assim que a folha superior e a folha inferior podem ser posicionadas exatamente. A máquina de estratificação servo é fácil de operar, nós precisa somente de datilografar no tamanho do papel e a máquina ajustaria o alimentador, a alimentação de papel inferior e a unidade de pressão automaticamente, que realizaram a operação inteligente.
Observações: A folha superior podia ser a folha impressa da cor, o papel filmado e envernizado UV e o papel da máquina imprimindo deslocada.
Princípios:
O papel superior é mandado pelo alimentador do papel superior e enviado ao detector do começo do mecanismo de posicionamento para a detecção. O papel inferior é mandado então; após o papel inferior é revestido com a colagem na roda da colagem, o papel superior e o papel inferior são transportados respectivamente aos detectores síncronos de papel em ambos os lados, após a detecção, o controlador calculam o valor do erro do papel e do papel inferior, e o dispositivo servo da compensação em ambos os lados do papel compensa o papel a uma posição predeterminada emendando, e pressuriza então o transtorte. A máquina pressiona o papel e transporta-o à máquina da entrega para recolher o produto acabado.
Parâmetros:
Modelo | ZGFM 1500 | ZGFM 1700 |
Tamanho máximo | 1500*1500mm | 1700*1700mm |
Tamanho mínimo | 360*380mm | 360*400mm |
Papel superior | 120-800g | 120-800g |
Papel inferior | cartão de cartão ondulado de ≤10mm ABCDEF ≥300gsm | cartão de cartão ondulado de ≤10mm ABCDEF ≥300gsm |
Velocidade máxima | 150m/min | 150m/min |
Poder | 25kw | 27kw |
Precisão da vara | ±1mm | ±1mm |
INTRODUÇÃO DO RAMO:
1. ALIMENTAÇÃO INFERIOR DA FOLHA
Sistema de controlo importado uso do servo motor, com a correia da sução de Japão NITTA e o ventilador de ar grande para assegurar a alimentação lisa de 2ply, de 3ply, de 4ply, de 5ply e de cartão.
2. MECANISMO DE ALIMENTAÇÃO SUPERIOR DA FOLHA
O bocal de levantamento e de alimentação de papel do auto alimentador dedicado de alta velocidade pode livremente ser ajustado para ser adaptado ao papel fino e grosso. Junto com a bomba de Becker, assegure a corrida de papel de alimentação superior rapidamente e lisamente.
3. SISTEMA ELÉTRICO
Projetado e para adotar o controlador do movimento do U.S.A Parker junto com o sistema de servo de Yaskawa e o inversor, PLC de Siemens para assegurar a corrida de máquina na velocidade e na precisão máximas como o desempenho superior e a estabilidade de corrida.
4. SISTEMA DE POSICIONAMENTO & ROLO DA COLAGEM
Fotocélula junto com o sistema do módulo de Parker Dynamic e de servo de Yaskawa para assegurar a precisão da orientação do papel superior e inferior. Rolo de aço inoxidável da colagem com o anilox fino que mói para garantir mesmo o revestimento da colagem mesmo na quantidade mínima da colagem.
5. Sistema de transmissão
Correia síncrono das portas junto com SKF que carrega como a transmissão principal é adotada para assegurar a estabilidade. Ambos os rolos de pressão, rolo de umedecimento e valor da colagem podem facilmente ser ajustados pelo punho com codificador mecânico.
