Gfs 200m/min Máquina laminadora de flauta de alta velocidade com alimentação sobreposta e controle de servo para tabuleiro

      Gfs 200m/min Máquina laminadora de flauta de alta velocidade com alimentação sobreposta e controle de servo para tabuleiro

Características de desempenho:

● Sistema de alimentação de borda de chumbo. Sem estrutura de pressão de alimentação, não danifica o cartão ondulado e aumenta a resistência à pressão do cartão ondulado.

● Adota um sistema de alinhamento de chapas superiores para garantir alta precisão.

● O projeto digital permite o ajuste automático do volume da cola, o ajuste automático da lacuna do rolo de colagem (de acordo com a espessura da folha inferior).

● O projeto de um grande rolo de anilox de aço inoxidável (160 mm de diâmetro) é estável e de alta eficiência, reveste-se uniformemente e economiza volume de cola.

● Detecção automática de papel superior e inferior, tecnologia de correção automática de servo. Faça o papel superior rastrear e ajustar automaticamente o papel inferior, e a precisão é alta.

● A plataforma de elevação de dupla utilização, podemos usar a estrutura do pré-empilhador para empurrar a pilha de papel para a plataforma.

● O rack multifuncional do papel inferior é adequado para papel ondulado curvo.

● Use um sistema de cola circulante para reduzir a perda de cola e estabilizar o efeito de adesão da cola.

● Ajuste da máquina inteira com um clique ( basta inserir o tamanho do papel).

● Função de memória de encomenda, um clique para transferir a encomenda anterior, conveniente e rápida.

● Monitorização por vídeo.

Parâmetros:

Características estruturais:
◆ Adotando o sistema de controle de transmissão líder mundial, basta inserir o sistema de ajuste automático de tamanho de papel.

◆ Instalação computadorizada de alta velocidade, até 18.000 peças por hora.

◆ Cabeça de abastecimento de ar do tipo Chuanliu, com quatro conjuntos de bocas dianteiras e quatro conjuntos de bocas de sucção.

◆ A Feida Block adota papelão de empilhadeira baixa, que pode encaixar o papel na palete, e pode instalar pré-empilhadeira com trilho

◆ Use vários conjuntos de olhos elétricos para saber a posição avançada da linha de fundo,e fazer o servo motor em ambos os lados do papel face para girar independentemente para compensar o alinhamento papel superior e inferior, que é preciso e suave.

◆ O sistema de controle eletrônico de funções completas, que usa a interface homem-máquina e a exibição do modelo do programa PLC, pode detectar automaticamente as condições de funcionamento e registros de trabalho.

◆ O sistema automático de reposição de cola pode compensar automaticamente a cola perdida e cooperar com a reciclagem da cola.



INTRODUÇÃO:
1. Alimentação com papel de fundo

Usar sistema de controlo eléctrico de servo motor importado, com sucção japonesa NITTA
cintura para fazer inversor de potência de sucção, e cintura limpa por rolamento de água; Patenteado
Tecnologia para garantir que o cartão e o cartão sejam usados de forma suave e simples.

2Mecanismo de alimentação da folha superior

Tanto o tubo de elevação de papel como o tubo de alimentação do alimentador automático de alta velocidade podem ser ajustados livremente para serem adaptados a papel fino e grosso.Garantir que o papel de alimentação superior funcione rápido e sem problemas.

3. SISTEMA ELÉTRICO

Projetado em conformidade com o requisito CE europeu, garantir a estabilidade da máquina, alta eficiência e baixa falha.como um aviso, detecção de erros, falhas e velocidade de operação, etc. na tela de uma só vez.

4. PARTE PRÉ-EMPAIXO

O sistema de pré-pilha com função pré-definida pode ser definido como tamanho de papel através da tela sensível ao toque e orientado automaticamente para reduzir o tempo de configuração de forma eficiente.

5- Transmissão.

A banda síncrona de portas, juntamente com o rolamento SKF como transmissão principal, é adotada para garantir a estabilidade.Valor do rolão de amortecimento e cola pode ser facilmente ajustado por uma alça com um codificador mecânico.

6.Sistema de posicionamento esquerda-direita

7Sistema de posicionamento e rolos de cola

A utilização de múltiplos conjuntos de sensores fotoelétricos na posição relativa das folhas inferiores,
O servo motor controla as folhas superiores de ambos os lados para fazer ação de compensação independente, de modo a posicionar com precisão o papel superior e o papel inferior.
Rolo de aço inoxidável, nunca enferrujado, depois de ser triturado por um fio,
Garantiu a quantidade mínima de cola revestida uniformemente.
O rolo inferior deve ser limpo por um rolo de água.

8. SISTEMA de operação do ecrã táctil

Adota o controlo centralizado da tela sensível ao toque, realiza o diálogo homem-máquina com a interface homem-máquina de alta resolução,e realiza o monitoramento dinâmico em tempo real do funcionamento e falha, tornando mais conveniente para ajustar e solucionar problemas

9. GRANDE SISTEMA DE SUCÇÃO PARA O PAPEL DO FONDO

Este sistema é opcional, se os seus produtos com papelão, cartão ondulado, e 3 ou 5 camadas. você pode escolher este sistema.

10Sistema de lubrificação automática

Lubrificar o rolamento regularmente para prolongar a vida útil do rolamento

11. Servo-alimentador sem eixo(Ocupação)

Este sistema é opcional, mais adequado para lençóis grandes.

12. VÍDEO-MONITORING (opcional)

Esta opção permite monitorizar o funcionamento da máquina, o operador não precisa andar frequentemente pela máquina.

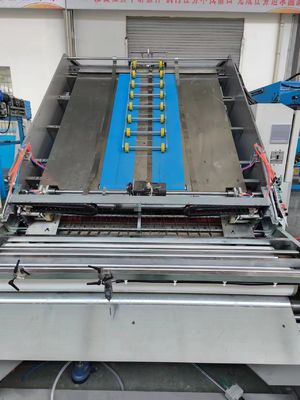

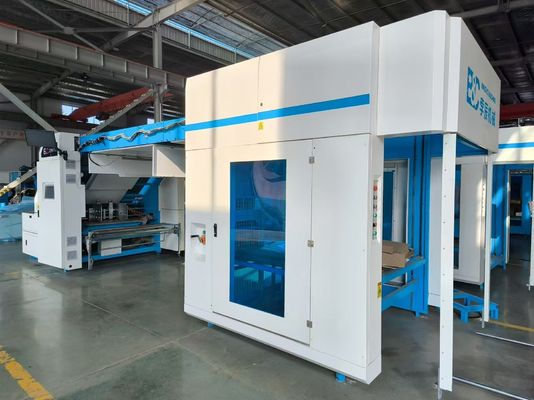

Imagem da máquina
