Máquina laminadora de flauta de alta velocidade com tecnologia automática de correção por servo GFS1500 para laminação corrugada

Máquina Laminadora de Flauta de Alta Velocidade com Tecnologia de Correção Servo Automática GFS1500 para Laminação de Papelão Ondulado

Características de desempenho:

● Sistema de alimentação de borda dianteira. Sem estrutura de pressão de alimentação, não danifica o papelão ondulado e aumenta a resistência à pressão do papelão ondulado.

● Adota o sistema de alinhamento da folha superior para garantir alta precisão. O modo de alimentação pode ser folha sobreposta ou tipo de folha separada.

● O design digital realiza o ajuste automático do volume de cola. Ajuste automático da folga do rolo de colagem (automaticamente de acordo com a espessura da folha inferior).

● O design do grande rolo anilox de aço inoxidável (160 mm de diâmetro) é estável e de alta eficiência, reveste uniformemente e economiza volume de cola.

● Detecção automática de papel superior e inferior, tecnologia de correção servo automática. Faça com que o papel superior rastreie e se ajuste automaticamente ao papel inferior, e a precisão é alta.

● A plataforma elevatória de uso duplo, podemos usar a estrutura de pré-empilhamento para empurrar a pré-pilha de papel para a plataforma. Também podemos empurrar a pilha de papel diretamente para a plataforma.

● A estrutura multifuncional do papel inferior é adequada para papelão ondulado curvo.

● Use um sistema de cola circulante para reduzir a perda de cola e estabilizar o efeito de adesão da cola.

● Ajuste com um clique de toda a máquina (basta inserir o tamanho do papel).

● Função de memória de pedidos, um clique para transferir o pedido anterior, conveniente e rápido.

● Monitoramento por vídeo.

Parâmetros:

Características estruturais:
◆ Adotando o sistema de controle de transmissão líder mundial, só precisa inserir o tamanho do papel para o ajuste automático do sistema.

◆ Ajuste computadorizado de alta velocidade, até 18.000 peças por hora.

◆ Cabeça de fornecimento de ar do tipo Chuanliu, com quatro conjuntos de bicos de avanço e quatro conjuntos de bicos de sucção.

◆ O Feida Block adota papelão de pilha baixa, que pode ajustar o papel ao palete e pode instalar um pré-empilhador assistido por trilho

◆ Use vários conjuntos de olhos elétricos para conhecer a posição de avanço da linha inferior e faça com que o servomotor em ambos os lados do papel de face gire independentemente para compensar o alinhamento do papel superior e inferior, o que é preciso e suave.

◆ Sistema de controle eletrônico com todas as funções, usando interface homem-máquina e exibição do modelo de programa PLC, pode detectar automaticamente as condições de operação e os registros de trabalho.

◆ O sistema automático de reabastecimento de cola pode compensar automaticamente a cola perdida e cooperar com a reciclagem da cola.



INTRODUÇÃO DA FILIAL:

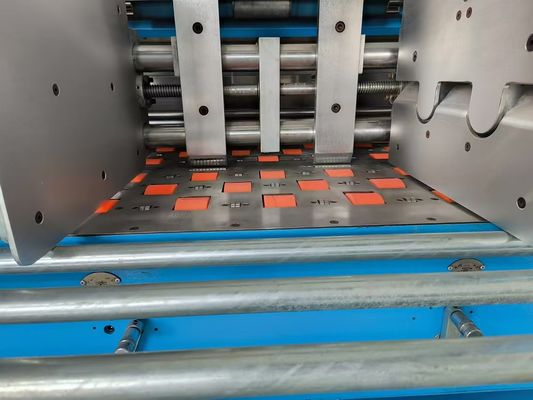

1. ALIMENTAÇÃO DE PAPEL INFERIOR

Use o sistema de controle elétrico do servomotor importado, com sucção NITTA do Japão
cinto para fazer o inversor de potência de sucção e cinto limpo por rolo de água; Patenteado
tecnologia para garantir que o papelão ondulado e o cartão saiam suavemente e com operação simples.

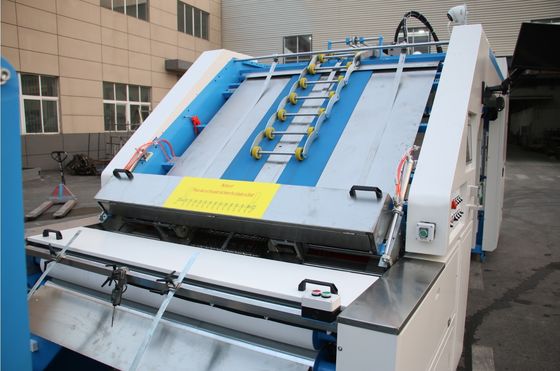

2. MECANISMO DE ALIMENTAÇÃO DA FOLHA SUPERIOR

Tanto o levantamento do papel quanto o bico de alimentação do alimentador automático de alta velocidade podem ser livremente ajustados para serem adaptados a papéis finos e grossos. Juntamente com a bomba Becker. Garanta que o papel de alimentação superior funcione de forma rápida e suave.

3. SISTEMA ELÉTRICO

Projetado de acordo com a exigência CE europeia, garante a estabilidade da máquina, alta eficiência e baixa falha. Usando a combinação de interface homem-máquina e PLC, exiba todas as informações, como aviso, detecção de erros, falhas e velocidade de operação, etc. na tela de relance.

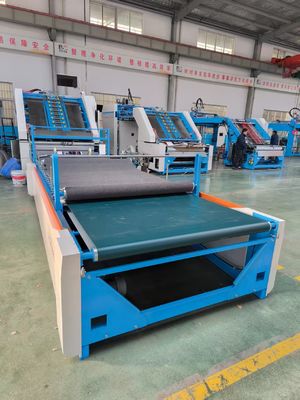

4. PARTE DE PRÉ-PILHA

O sistema de pré-pilha com função predefinida pode ser definido como tamanho do papel através da tela sensível ao toque e orientado automaticamente para reduzir o tempo de configuração de forma eficiente.

5. TRANSMISSÃO

Cinto síncrono Gates junto com rolamento SKF como transmissão principal é adotado para garantir a estabilidade. Ambos os rolos de pressão, rolo de amortecimento e valor de cola podem ser facilmente ajustados por alça com codificador mecânico.

6.Sistema de posicionamento esquerda-direita

7. SISTEMA DE POSICIONAMENTO E ROLO DE COLA

A utilização de múltiplos conjuntos de sensor fotoelétrico na posição relativa das folhas inferiores,
controla as folhas superiores em ambos os lados do servomotor para fazer uma ação de compensação independente, de modo a obter um posicionamento preciso do papel superior e do papel inferior.
Rolo de aço inoxidável, nunca enferruja, após moagem estreita,
garantiu a quantidade mínima de cola revestida uniformemente.
Rolo inferior limpo por rolo de água.

8. SISTEMA DE OPERAÇÃO COM TELA SENSÍVEL AO TOQUE

Adota o controle centralizado da tela sensível ao toque, realiza o diálogo homem-máquina com a interface homem-máquina de alta resolução e realiza o monitoramento dinâmico em tempo real da operação e da falha, tornando-o mais conveniente para ajustar e solucionar problemas

9. SISTEMA DE SUCÇÃO GRANDE PARA PAPEL INFERIOR

Este sistema é opcional, se seus produtos com cartão, papelão ondulado e 3 ou 5 camadas. você pode escolher este sistema.

10. SISTEMA DE LUBRIFICAÇÃO AUTOMÁTICA

Lubrifique o rolamento regularmente para prolongar a vida útil do rolamento

11. ALIMENTADOR SERVO SEM EIXO(OPCIONAL)

Este sistema é opcional, mais adequado para folhas superiores de tamanho longo.

12. MONITORAMENTO POR VÍDEO (OPCIONAL)

Esta opção pode monitorar o funcionamento da máquina, o operador não precisa andar pela máquina com frequência.


Imagem da máquina
