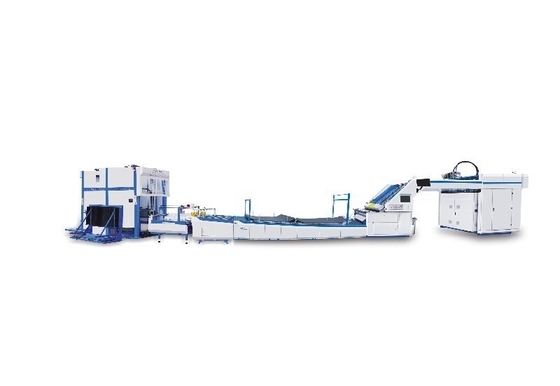

Máquina de laminação de cartão de alta velocidade GFHD 1500 200m/min

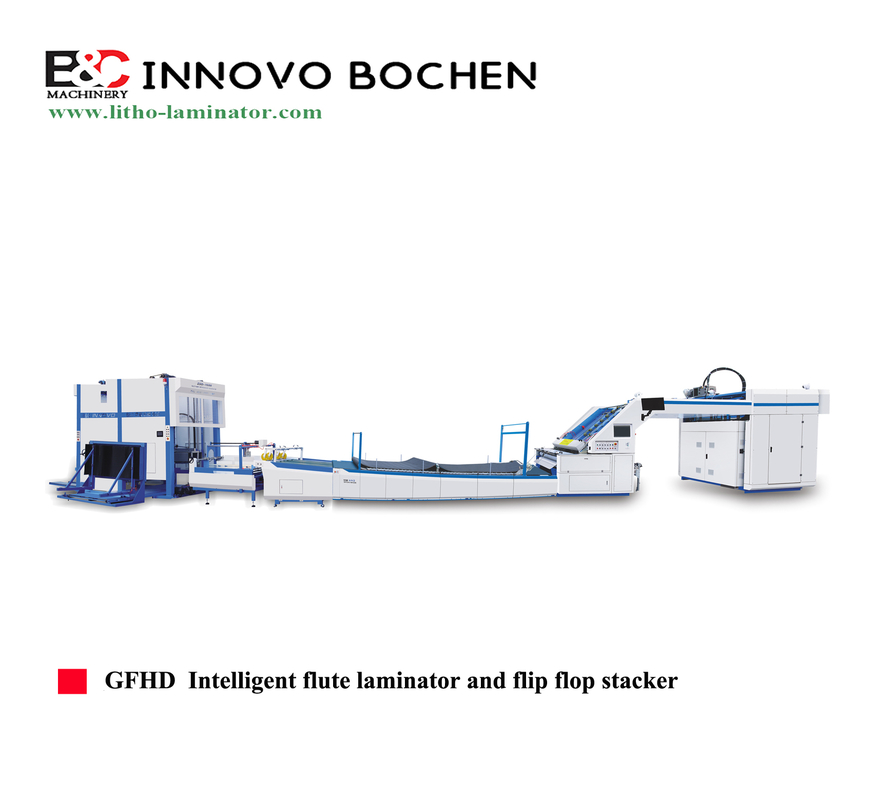

Laminadora de flauta inteligente GFHD e empilhadeira flip flop















GFH Máquina de laminação de flauta automática de alta velocidade





Visão geral da máquina:

GFH é a mais recente geração de máquina de laminação de flauta automática de alta velocidade desenvolvida por nossa empresa. O papel superior desta máquina adota a alimentação por sobreposição, o princípio da impressora offset, e o medidor lateral do papel superior adota o medidor lateral de movimento e o princípio de rastreamento e correção da superfície do papel servo. E o papel inferior usa dois sistemas de borda de ataque, sem rolos de pressão, usa sucção de alto fluxo para alimentar o papel, sem pressão no papel. Ele pode fazer o melhor para manter o tipo original da placa. Ele pode detectar automaticamente a altura do papelão ondulado, ajustar automaticamente a folga entre os rolos, ajustar automaticamente a quantidade de cola, e o rolo de laminação não precisa ser esfregado. A velocidade máxima de laminação pode atingir 200 metros/minuto (24.000 folhas/hora). Alta velocidade, alta eficiência e alta precisão são sua escolha ideal.

Características de desempenho:

1. Alimentação por sobreposição da folha superior + correção contínua, alta velocidade sem perder a precisão. A velocidade pode atingir 180 metros/min.

2. Sistema de alimentação de borda de ataque da folha inferior e alimentação por adsorção de sucção de alto fluxo. O papel inferior entra diretamente no rolo de cola (sem pressão por rolo, não danificará a rigidez do papelão ondulado), garantindo a resistência à pressão do papelão ondulado e reduzindo a quantidade de cola em 30%, o que não só economiza dinheiro, mas também resolve o fenômeno de goma excessiva.

3. O rolo de pressão frontal é feito de novo material de polifluoroetileno, que é livre para lavar e, em seguida, reduzir a força de trabalho do operador.

4. Toda a máquina não tem alça, ajuste elétrico, espessura de detecção automática, reduzindo a força do trabalho de pedido único e aumentando o tempo de trabalho efetivo.

5. Como a máquina usa alimentação por sobreposição, sem correção de folga sem parar, a saída por unidade de tempo aumentou em 50%, o que reduziu muito o consumo de energia por unidade de tempo, e está realmente aumentando a produção e economizando energia.

6. Adota o sistema de alinhamento da folha superior para garantir alta precisão. O modo de alimentação pode ser escolhido por sobreposição de folhas ou tipo de folha separada.

7. O design digital realiza o ajuste automático do volume de cola. Ajuste automático da folga do rolo de colagem (automaticamente de acordo com a espessura da folha inferior).

8. O design do grande rolo anilox de aço inoxidável (160 mm de diâmetro) é estável e de alta eficiência, reveste uniformemente e economiza volume de cola.

9. Detecção automática de papel superior e inferior, tecnologia de correção servo automática. Faça com que o papel superior rastreie e se ajuste automaticamente ao papel inferior, e a precisão é alta.

10. A plataforma de elevação de uso duplo, podemos usar a estrutura de pré-empilhamento para empurrar a pré-pilha de papel para a plataforma. Também podemos empurrar a pilha de papel diretamente para a plataforma.

11. A estrutura multifuncional do papel inferior é adequada para papelão ondulado curvo.

12. Use um sistema de cola circulante para reduzir a perda de cola e estabilizar o efeito de adesão da cola.

13. Ajuste com um clique de toda a máquina (basta inserir o tamanho do papel).

14. Função de memória de pedidos, um clique para transferir o pedido anterior, conveniente e rápido.

15. Monitoramento por vídeo.

16. Total de 9 servos.









ESPECIFICAÇÃO:

MODELO	GFH-1500	GFH-1700	GFH-1900	GFH-2200
Folha Máx.	1500×1500mm	1700×1700mm	1900×1900mm	2200*2100mm
Folha Mín.	360×380mm	360×400mm	500×500mm	500*500mm
Espessura do Papel Superior	120-800g	120-800g	120-800g	120-800g
Velocidade Máx.	200m/min	200m/min	200m/min	200m/min
Precisão	±0.8-1mm	±0.8-1mm	±0.8-1mm	±0.8-1mm
Potência	22KW	25KW	27KW	30KW
Espessura do Papel Inferior	≤10mm (papelão ondulado A-F) ≥400g cartão	≤10mm (papelão ondulado A-F) ≥400g cartão	≤10mm (papelão ondulado A-F) ≥400g cartão	≤10mm (papelão ondulado A-F) ≥400g cartão
Consumo de cola	Flauta B: 15g/㎡ Flauta E: 20g/㎡

INTRODUÇÃO DA FILIAL:
1. ALIMENTAÇÃO DE PAPEL INFERIOR

Sistema de alimentação de borda de ataque. Nenhuma estrutura de pressão de alimentação não danifica o papelão ondulado e aumenta a resistência à pressão do papelão ondulado. As rodas usam rolamento unidirecional (reduz o desgaste das rodas de borracha). As rodas de borracha largas garantem que as flautas E, F e G não se deformem. Ele também pode rodar mais de 400 gsm de cartão ou placa cinza.

2. MECANISMO DE ALIMENTAÇÃO DA FOLHA SUPERIOR

Equipado com alimentador sem eixo de alta velocidade e, juntamente com a bomba de vácuo Becker. A frente e a traseira do alimentador são controladas pelo servomotor. Após inserir o tamanho do papel, ele será posicionado automaticamente. O modo de alimentação pode escolher sobreposição de folhas ou tipo de folha separada. Adota o sistema de alinhamento da folha superior para garantir alta precisão.

3.SISTEMA ELÉTRICO

Usando principalmente o sistema elétrico Siemens para garantir a estabilidade da máquina, alta eficiência e baixa falha. Usando a combinação de interface homem-máquina e PLC, exibe todas as informações na tela.

Função de memória de pedidos, um clique para transferir o pedido anterior, conveniente e rápido.









4. PARTE DE PRÉ-PILHA

Pré-empilhar a pilha de papel sob a condição de não parar, melhorar a eficiência.
A largura do pré-empilhador é controlada pelo motor, o tamanho do papel é posicionado automaticamente. A plataforma de elevação de uso duplo, podemos usar a estrutura de pré-empilhamento para empurrar a pré-pilha de papel para a plataforma. Também podemos empurrar a pilha de papel diretamente para a plataforma. E a plataforma pode ser ajustada em torno da situação real da pilha de papel.





5. SISTEMA DE POSICIONAMENTO E ROLO DE COLA



Equipado com sensores e servomotor, controle as folhas superiores para fazer uma ação de compensação independente para garantir alta precisão. O design do grande rolo anilox de aço inoxidável (160 mm de diâmetro) é estável e de alta eficiência, reveste uniformemente e economiza cola.

O design digital realiza o ajuste automático do volume de cola. Ajuste automático da folga do rolo de colagem (automaticamente de acordo com a espessura da folha inferior).



6. SISTEMA DE LUBRIFICAÇÃO AUTOMÁTICA





Lubrifique o rolamento regularmente para prolongar a vida útil do rolamento e economizar custos.







7. Sistema de alimentação de folha superior com correia grande.







Alimentação por sobreposição de folhas, a velocidade é mais rápida e funciona de forma mais estável. e mais adequado para papel fino. Sem atolamento em execução.

• Novo design do rolo de pressão.





Novo material de polifluoroetileno para rolo de pressão, que é livre para lavar e esfregar e, em seguida, reduzir a força de trabalho do operador.



• Sistema de medição



Adote um dispositivo de medição de espessura de alta precisão com um servomotor. Toda a pressão do rolo será ajustada automaticamente.







• Sem sistema de pressão



Sem rolo de pressão, use o sistema de sucção de alto fluxo, ele pode manter a rigidez original da placa. Proteja melhor a placa.



• Sistema de correção da ponte da folha superior.

.

Este sistema é para alimentação da folha superior na parte da ponte, ele pode alinhar a folha superior. Para fortalecer a precisão do papel.

• Unidade de elevação hidráulica.



Adote o sistema de elevação hidráulica. Quando você pressiona o botão, ele vai levantar. É conveniente lavar o rolo de cola.



• Controle separado do rolo de cola.



Use um motor separado para controlar o rolo de cola, quando a máquina precisar parar, o rolo de cola não parará. Ele pode manter a cola bem, não transbordar. Então, para economizar cola.



• Sistema de gerenciamento de pedidos



Função de memória de pedidos. A máquina pode armazenar o registro de pedidos anterior. Quando você quiser fazer o trabalho anterior. Basta despertar o pedido anterior, a máquina se ajustará a esses dados de pedido automaticamente.



• Sistema de detecção de folhas duplas de papel superior



Este sistema pode detectar o papel superior durante a execução para evitar a alimentação de folhas duplas ao mesmo tempo.



Lista de algumas peças



Serial	Peça	País	Marca
1	Motor principal	Alemanha	Siemens
2	Controlador de movimento	China	Design próprio Innovo
3	Servo principal (Yaskawa com transformador)	Japão China	Yaskawa Verchi
4	PLC	Alemanha	Siemens
5	Bomba de pressão a vácuo	Alemanha	Becker
6	Conversor de frequência	Alemanha	Siemens
7	Servo do medidor frontal	Japão	Yaskawa
8	Codificador	Japão	Omron
9	Motor de pressão	Taiwan	CPG
10	Motor de modulação de largura do motor principal	Taiwan	CPG
11	Motor de largura de alimentação	Taiwan	CPG
12	Motor de alimentação	Taiwan	Liming
13	Redutor de velocidade do papel	Taiwan	Liming
14	Corrente	China	Opções do Japão
15	Relé	Japão	Omron
16	Interruptor optoeletrônico	Taiwan	FOTEK
17	Relé de estado sólido	Taiwan	FOTEK
18	Interruptores de proximidade	Japão	Omron
19	Relé de nível de água	Taiwan	FOTEK
20	Contator	França	Schneider
21	Guia linear deslizante e trilho guia	Taiwan	HIWIN
22	Potenciômetro	Japão	TOCOS
23	Botão	França	Schneider
24	Resistor de freio	Taiwan	TAYEE
25	Tela sensível ao toque	Taiwan	WEINVIEW
26	Interruptor de ar	França	Schneider
27	Termorrelé	França	Schneider
28	Sistema de energia CC	Taiwan	Mingwei















Máquina de viragem de pilha ZSD

Introdução do produto

A máquina de empilhamento é um produto acessório da máquina de laminação de flauta, que compreende uma mesa de papel lenta, uma mesa de empilhamento de papel, uma mesa de viragem e uma mesa de recebimento de papel. Onde, o papel é conectado à unidade de papel crepom através da mesa de alimentação lenta, e o papel é empilhado em uma pilha de papel e, em seguida, enviado para a mesa de viragem, e o mecanismo de viragem da pilha de papel na mesa de viragem é usado para virar a pilha de papel uma vez e virá-la para a mesa de viragem.

A parte superior é alimentada no mecanismo de separação de papel pelo mecanismo de transporte por correia e, em seguida, entra na parte superior da mesa de recebimento. Depois que todo o papel é finalizado, o papel é solto na palete da mesa de recebimento, alcançando assim a contagem de papel totalmente automática, viragem de papel e empilhamento de papel. Ele tem as vantagens de achatar e afixar o papel e reduzir muito os requisitos de mão de obra e melhorar efetivamente a eficiência da entrega de papel, reduzindo a intensidade da entrega manual.

Características de desempenho
A. A palete pode ser empurrada para a máquina automaticamente.
B. Combinando com a máquina de laminação de flauta de velocidade de 12.000 peças/h.
C. O modo de viragem pode ser alterado para evitar que o papel seja curvado.
D. Função de coleta contínua para melhorar a eficiência da produção.
E. Reduzir a mão de obra e reduzir a intensidade do trabalho.
F. O papel pode ser batido ordenadamente e empilhado em pilha.
G. A máquina pode combinar com máquinas de laminação de flauta de diferentes fabricantes.
H. O papel pode sair da parte traseira ou lateral.
I. Ajuste com um clique (basta inserir o tamanho do papel).
J. Monitoramento por vídeo (opcional).
Parâmetros:

Modelo	ZSD1500	ZSD 1700	ZSD 1900	ZSD 2200
Tamanho máximo do papel	1500*1500mm	1700*1700mm	1900*1900mm	2200*2100mm
Tamanho mínimo do papel	420*450mm	420*450mm	420*450mm	420*450mm
Velocidade	12000pcs/h
Potência	8kw	10kw	16kw	16kw
Peso da máquina	4000kg	4000kg	4500kg	4500kg
Voltagem	380VAC/3P	380VAC/3P	380VAC/3P	380VAC/3P
Dimensão	8100*2900*3150mm	8100*2900*3150mm	13800*2700*2950mm	13800*2900*2950mm





Introdução da filial

1. Unidade Separadora

Esta parte tem uma função de aceleração para separar rapidamente as folhas. Ao mesmo tempo, os operadores podem retirar produtos fora do padrão.
2. Contar e Empilhador

Esta parte pode bater o papel ordenadamente e enviá-lo. A altura do empilhador de papel pode ser ajustada pela posição do sensor.

3. Dispositivo de Viragem

Esta parte pode enviar o papel para a mesa de entrega, e a operação desta parte é controlada por um servomotor. Além disso, também podemos ajustar o modo de viragem na tela.

4. Mesa de Entrega

Esta parte pode bater o papel ordenadamente e empilhá-lo em uma pilha de papel. Ele tem uma função de entrega contínua.
5. Tela sensível ao toque

Podemos definir o tamanho do papel aqui, a orientação será ajustada automaticamente.

Opções:
1. Saída automática

Este dispositivo de rolo de chão pode alimentar automaticamente a pilha de papel.





2. Carregador de bandeja automático



Este dispositivo empurra automaticamente a bandeja para a máquina para facilitar a operação.
