Equipamento de laminação folha a folha de 5 camadas de alta precisão para papelão ondulado com controle servo e correção automáticos

    Equipamento de Laminação Folha a Folha de 5 Camadas de Alta Precisão para Papelão Ondulado com Servo Controle e Correção Automáticos


Características de desempenho

● Esta máquina pode laminar a combinação de duas placas de papelão ondulado e qualquer tipo de folha superior. Pode produzir placa de duas camadas (papelão + papelão), 3 camadas, 4 camadas, 5 camadas, 7 camadas e outros produtos.

● Tipo de laminação: ondulado + ondulado + papelão, ondulado + ondulado, ondulado + papelão, papelão + papelão, papelão + placa cinza + papelão, etc.

● Detecção automática de papel superior e inferior, tecnologia de correção servo automática. Faça com que o papel superior rastreie e se ajuste automaticamente ao papel inferior, e a precisão é alta.

● A parte de alimentação do papel inferior usa um sistema de controle de motor servo importado, com correia de sucção NITTA do Japão e, juntamente com o sistema de alimentação de borda de chumbo.


● A estrutura multifuncional do papel inferior é adequada para papelão ondulado curvo.

● Rolo de cola grande de aço inoxidável (160 mm) com moagem fina de anilox para garantir uma aplicação uniforme de cola, mesmo com uma quantidade mínima de cola.

● A plataforma de elevação de uso duplo, podemos usar a estrutura de pré-empilhamento para empurrar a pré-pilha de papel para a plataforma. Também podemos empurrar a pilha de papel diretamente para a plataforma.

● Materiais de polietileno especiais na superfície do rolo de revestimento e do rolo de pressão, a cola é automaticamente removida, sem necessidade de esfregar.

● Use um sistema de cola circulante para reduzir a perda de cola e estabilizar o efeito de adesão da cola.

● Ajuste com um clique de toda a máquina (basta inserir o tamanho do papel).

● Monitoramento por vídeo.

Parâmetros:




Características estruturais:
◆ Adotando o sistema de controle de transmissão líder mundial, basta inserir o tamanho do papel para que o sistema se ajuste automaticamente.

◆ Ajuste de alta velocidade computadorizado, até 12.000 peças por hora.

◆ Cabeça de fornecimento de ar do tipo Chuanliu, com quatro conjuntos de bicos de avanço e quatro conjuntos de bicos de sucção.

◆ O Bloco Feida adota papelão de pilha baixa, que pode ajustar o papel à palete e pode instalar um pré-empilhador assistido por trilho

◆ Use vários conjuntos de olhos elétricos para conhecer a posição de avanço da linha inferior e faça com que o servomotor em ambos os lados do papel da face gire independentemente para compensar o alinhamento do papel superior e inferior, o que é preciso e suave.

◆ Sistema de controle eletrônico com todas as funções, usando interface homem-máquina e exibição do modelo de programa PLC, pode detectar automaticamente as condições de operação e os registros de trabalho.

◆ O sistema automático de reabastecimento de cola pode compensar automaticamente a cola perdida e cooperar com a reciclagem da cola.



INTRODUÇÃO DA FILIAL:

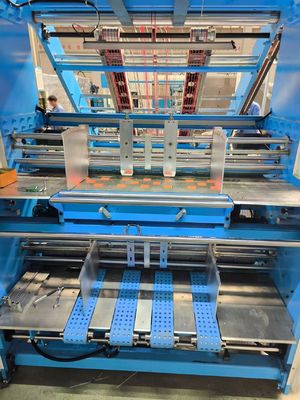

1. ALIMENTAÇÃO DE PAPEL INFERIOR


Use o sistema de alimentação de borda dupla. Ele pode manter a alimentação do papel inferior mais suavemente. E também pode fazer a alimentação do papelão.


2. MECANISMO DE ALIMENTAÇÃO DA FOLHA SUPERIOR

Tanto o levantamento do papel quanto o bico de alimentação do alimentador automático de alta velocidade dedicado podem ser ajustados livremente para serem adaptados a papéis finos e grossos. Juntamente com a bomba Becker. Garanta que o papel de alimentação superior funcione de forma rápida e suave.


3. SISTEMA ELÉTRICO

Projetado de acordo com a exigência CE europeia, garante a estabilidade da máquina, alta eficiência e baixa falha. Usando a combinação de interface homem-máquina e PLC, exiba todas as informações, como aviso, detecção de erros, falhas e velocidade de operação, etc., na tela de relance.


4. PARTE DE PRÉ-PILHA

O sistema de pré-pilha com função predefinida pode ser configurado como tamanho do papel através da tela sensível ao toque e orientado automaticamente para reduzir o tempo de configuração de forma eficiente.



5. TRANSMISSÃO

A correia síncrona Gates, juntamente com o rolamento SKF como transmissão principal, é adotada para garantir a estabilidade. Ambos os rolos de pressão, o rolo de amortecimento e o valor da cola podem ser facilmente ajustados por meio de uma alça com um codificador mecânico.

6.Sistema de posicionamento esquerda-direita

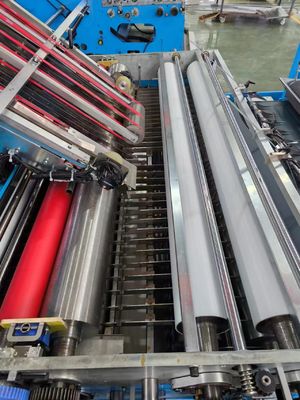

7. SISTEMA DE POSICIONAMENTO E ROLO DE COLA


A utilização de múltiplos conjuntos de sensor fotoelétrico na posição relativa das folhas inferiores,
controla as folhas superiores em ambos os lados do servomotor para fazer uma ação de compensação independente, de modo a obter um posicionamento preciso do papel superior e do papel inferior.
Rolo de aço inoxidável, nunca enferruja, após moagem estreita,
garantiu que a quantidade mínima de cola seja revestida uniformemente.
O rolo inferior é limpo por um rolo de água.


8. SISTEMA DE OPERAÇÃO COM TELA SENSÍVEL AO TOQUE


Ele adota o controle centralizado da tela sensível ao toque, realiza o diálogo homem-máquina com a interface homem-máquina de alta resolução e realiza o monitoramento dinâmico em tempo real da operação e da falha, tornando mais conveniente o ajuste e a solução de problemas



9. SISTEMA DE ALIMENTAÇÃO DE BORDA DE ATAQUE (OPCIONAL)


Este sistema é opcional, mais adequado para folhas inferiores grandes e grossas.


10. ALIMENTADOR SERVO SEM EIXO(OPCIONAL)


Este sistema é opcional, mais adequado para folhas superiores de tamanho longo.

11. SISTEMA DE SUCÇÃO GRANDE PARA PAPEL INFERIOR(OPCIONAL)


Este sistema é opcional, se seus produtos forem com papelão, papelão ondulado e 3 ou 5 camadas. você pode escolher este sistema.


12. SISTEMA DE LUBRIFICAÇÃO AUTOMÁTICA (OPCIONAL)


Lubrifique o rolamento regularmente para prolongar a vida útil do rolamento


13. MONITORAMENTO POR VÍDEO (OPCIONAL)


Esta opção pode monitorar o funcionamento da máquina, o operador não precisa andar pela máquina com frequência.

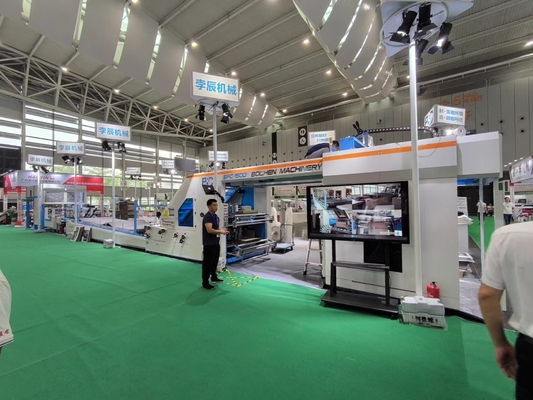

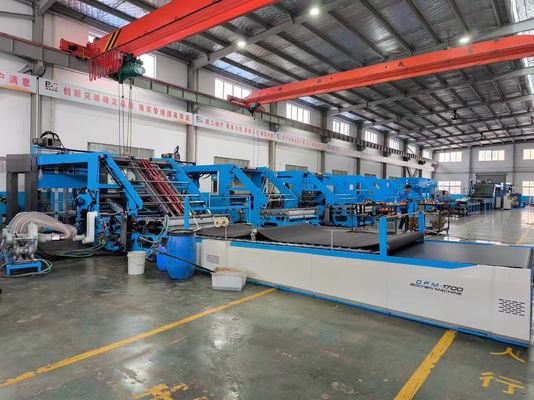

Imagem da Máquina
