Máquina de laminação folha a folha com servocontrole para laminação de papel 5Ply corrugado e vários tipos de laminação

• Lamina combinações de duas placas de papelão ondulado e qualquer folha superior para produzir produtos de 2 camadas, 3 dobras, 4 dobras, 5 dobras, 7 dobras
• Lida com vários tipos de laminação: papelão ondulado + papelão ondulado + papelão, papelão ondulado + papelão, papelão + papelão cinza + papelão, etc.
• Detecção automática de papel com tecnologia de correção servo para alinhamento preciso de papel superior-inferior
• Sistema de controle de servomotor importado com correia de sucção Japan NITTA e alimentação de borda de chumbo
• Rack multifuncional acomoda materiais de papelão ondulado curvos
• Rolo de cola de aço inoxidável de 160 mm com retificação anilox fina para revestimento uniforme
• Plataforma de elevação de uso duplo com estrutura de pré-empilhamento
• Rolos revestidos de polietileno para liberação automática de cola
• Sistema de cola circulante reduz o desperdício e estabiliza a adesão
• Ajuste da máquina com um toque via entrada de tamanho de papel
• Sistema de monitoramento de vídeo integrado

• Sistema avançado de controle de transmissão com ajuste automático de tamanho de papel
• Ajuste computadorizado de alta velocidade (até 12.000 peças/hora)
• Cabeça de suprimento de ar tipo Chuanliu com múltiplos conjuntos de bicos
• Sistema de bloco Feida para manuseio de papelão de pilha baixa
• Múltiplos olhos elétricos para alinhamento preciso de papel
• Controle eletrônico de função completa com monitoramento HMI e PLC
• Reposição automática de cola com sistema de reciclagem

Exibição de detalhes

1. Controle por tela sensível ao toque

Basta definir na tela sensível ao toque, o tamanho será ajustado automaticamente.


Com sistema de guia lateral. Torna a precisão da laminação mais alta. E com dois servos Yaskawa para manter a alta precisão da laminação.

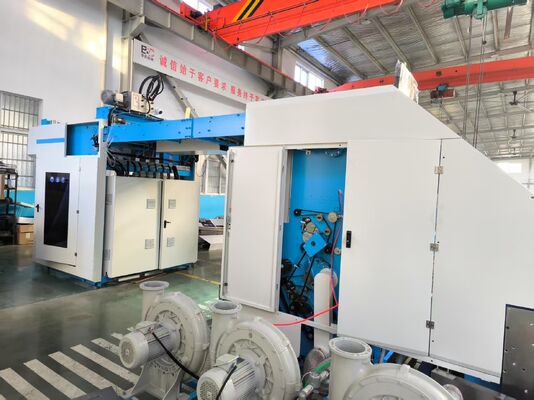

4. Configuração elétrica.

Principalmente usandosistema elétricoexportado

1. para garantir a estabilidade da máquina, alta eficiência e baixa falha. Usando a combinação de interface homem-máquina e PLC, exibe todas as informações na tela.
2. A máquina está equipada com 13 servomotores, alcançando controle servo completo.
3. O PLC exportado na Alemanha garante estabilidade e durabilidade.

1. 5. Controle de monitoramento de vídeo com 4 câmeras e rolos de autolimpeza.
2. Usando quatro câmeras de alta definição, o status operacional da máquina é constantemente monitorado. Os rolos de prensagem são feitos de materiais especiais para evitar a operação arriscada de esfregamento manual.
3. O diâmetro do tambor do rolo de prensagem é de 150 mm.

Uma alça de controle remoto é definida ao lado do rolo.

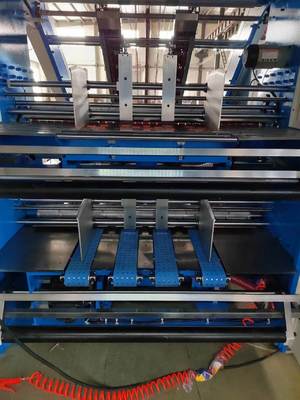

1. 6. Alimentador sem eixo. Pode alimentar o papel de forma mais estável.Equipado com alimentadorservo de alta velocidade,A frente e a traseira doalimentadorsão controladas pelo servomotor.Após inserir o tamanho do papel, ele será posicionado automaticamente. Amboso levantamento de papel e osugador de avançopodem ser ajustados livrementepara garantir que, independentemente de o papel ser grosso ou fino, ele possa ser entregue rápida e suavemente. 2. Bomba de vácuo
   Becker

3. Equipado com um sistema de detecção de folha dupla.,Equipado com sensores
e servomotor


,

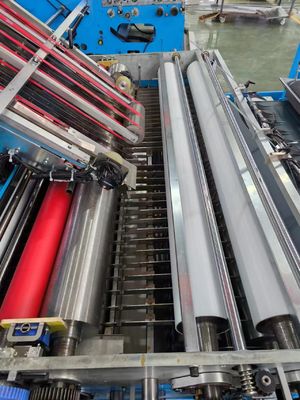

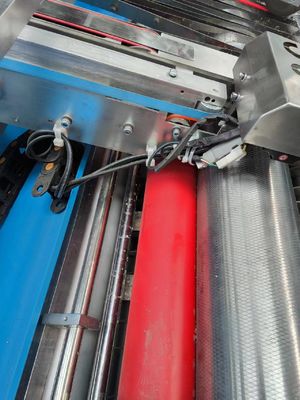

1. controla as folhas superiores para realizar ação de compensação independentepara garantir alta precisão.O design do grande rolo anilox de aço inoxidável (diâmetro de 160 mm) é estável e de alta eficiência ,reveste uniformemente e economiza volume de cola.
2. Use um sistema de cola circulante para reduzir a perda de cola e estabilizar o efeito de adesão da cola.O dispositivo exclusivo de retenção de adesivo permite a circulação da cola ou seu fechamento completo sem circulação. Diferentes tipos de cola podem ser usados, e as opções de seleção são mais extensas.8. Sistema de pré-empilhamento.Pré-empilha o papel sob a condição de não parar, melhora a eficiência.
3. A largura do
4. pré-empilhador

é controlada pelo motor,

1. o tamanho do papel é posicionado automaticamente. A plataforma de elevação de uso duplo ,podemos usar a estrutura de pré-empilhadorpara empurrar o pré-empilhamento de papel para a plataforma. Também podemos
2. empurrar a pilha de papel diretamente para a plataforma. E a plataforma pode serajustada de acordo com a situação real da pilha de papel.A plataforma do segundo andar pode se mover para a esquerda e para a direita automaticamente.9. Sistema de lubrificação automática e grande ventilador de sucção.Lubrifica o rolamento regularmente para prolongar a vida útil do rolamento
3. e economizar custos.Ventiladores de alto fluxo podem ser mais facilmente controlados para materiais de papelão ondulado que sofreram deformação. 10
4. .



1. Ajuste da pressão do rolo por servo e sistema de medição de espessuraO sistema adota um sistema de controle separado para o motor de colagem e o motor principal. Quando o motor principal para, o motor do rolo de cola funciona em baixa velocidade, o que não só economiza eletricidade, mas também evita o transbordamento de cola.
2. Equipado com um sistema de ajuste totalmente inteligente, ele pode ajustar inteligentemente o tamanho do papel.

Implementa a operação de troca rápida de pedidosSistema automático de detecção de espessura para capas de papel,Não há necessidade de medição manual da espessura.

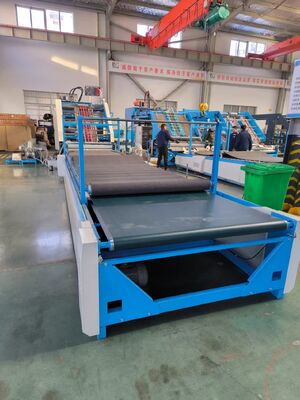

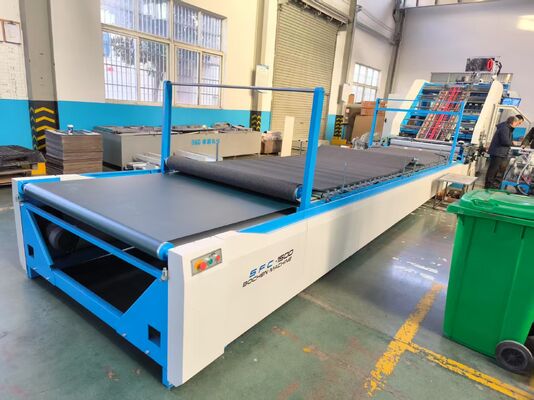

1. 11. Sistema de transporte de prensagem.
2. Transportador de prensagem de 8 metros de comprimento, faz com que os produtos acabados sequem mais rápido e mantenham a boa qualidade dos produtos. E o lado inferior com rolo móvel, fácil de mover. É mais conveniente operar.
